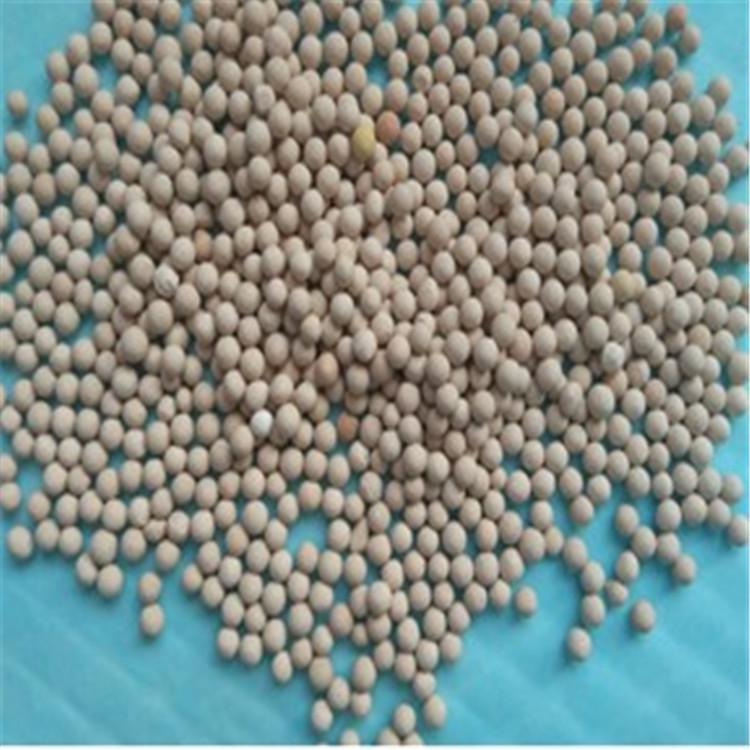

分子篩使用前的活化處理方法（溫度與時間）

新買的分子篩不能直接使用！一文講透活化原理與操作要點(diǎn)

許多用戶在購買分子篩后，常常會問一個問題：“新買的分子篩可以直接用嗎？”答案是：不可以。分子篩在生產(chǎn)和儲存過程中會吸附空氣中的水分，導(dǎo)致其吸附位點(diǎn)被占據(jù)，經(jīng)過活化（也稱再生）處理，才能恢復(fù)其應(yīng)有的吸附性能。

本文將為您詳細(xì)解析分子篩使用前的活化方法，涵蓋不同型號分子篩的活化溫度、時間要求以及操作注意事項(xiàng)，幫助您正確激活分子篩，確保工藝效果。

一、為什么要活化分子篩？

分子篩具有強(qiáng)的親水性，在空氣中暴露時會迅速吸附水分。研究表明，即使在常規(guī)環(huán)境下，分子篩也會吸收相當(dāng)于自身重量20%以上的水分-2。這些水分占據(jù)了分子篩的微孔和活性位點(diǎn)，導(dǎo)致：

• 吸附容量下降：被水占據(jù)的孔道無法吸附目標(biāo)物質(zhì)

• 分離效率降低：孔道堵塞影響分子篩分效果

• 催化活性減弱：對于用作催化劑的分子篩，水會毒化活性

因此，無論是新購買的分子篩，還是使用后吸附飽和的分子篩，在使用前都經(jīng)過活化處理，脫除吸附的水分和雜質(zhì)，恢復(fù)其本征性能。

二、不同型號分子篩的活化條件

2.1 活化溫度與時間速查表

根據(jù)實(shí)驗(yàn)室和工業(yè)應(yīng)用經(jīng)驗(yàn)，不同類型分子篩的活化條件如下表所示：

2.2 各型號詳細(xì)活化參數(shù)

4A分子篩活化：

• 常用條件：馬弗爐中350℃干燥8小時以上，或用坩堝在500℃活化5-6小時-3

• 實(shí)驗(yàn)室經(jīng)驗(yàn)：有用戶習(xí)慣550℃活化6小時，自然降溫至100℃左右取出-3

• 關(guān)鍵提示：活化過程無需鼓風(fēng)，用坩堝或不銹鋼容器盛放即可-3

分子篩活化：

• 裝柱前活化：400-450℃活化4-8小時，然后過篩裝柱-4

• 裝柱后老化：300℃通氮?dú)饫匣?-8小時-4

• 工業(yè)應(yīng)用：200-300℃即可滿足常規(guī)再生需求-8

13X分子篩活化：

• 常規(guī)活化：350-400℃活化4-6小時-10

• 穿透實(shí)驗(yàn)條件：100℃活化2h，然后升溫至200℃活化10h-2

• 氫同位素吸附：活化溫度350-400℃-10

2.3 活化溫度的“寬嚴(yán)”之辨

觀察上表會發(fā)現(xiàn)，不同來源給出的活化溫度存在差異。這主要是由應(yīng)用場景決定的：

• 實(shí)驗(yàn)室級深度活化：要求脫除水分，常采用較高溫度（500-550℃），這是測定分子篩吸附容量的標(biāo)準(zhǔn)條件-8

• 工業(yè)級再生：考慮到操作便利性和能耗，200-300℃即可滿足常規(guī)再生需求，雖然吸水量的不足會使吸附-脫附操作次數(shù)增加，但降低了活化溫度-8

• 真空脫附：如果采用真空條件，活化溫度可以適當(dāng)降低-8

三、活化操作步驟詳解

3.1 實(shí)驗(yàn)室活化流程（以4A分子篩為例）

步：準(zhǔn)備容器

• 使用坩堝或不銹鋼容器盛放分子篩-3

• 容器需干凈、耐高溫

步：設(shè)定溫度程序

• 將馬弗爐設(shè)定為目標(biāo)溫度（如350℃）

• 無需鼓風(fēng)或通氣-3

第三步：加熱活化

• 達(dá)到設(shè)定溫度后，保持4-8小時-1-3

• 活化時間取決于分子篩用量和初始含水量

第四步：冷卻與保存

• 加熱結(jié)束后，用坩堝鉗夾出-3

• 趁熱放入事先加好變色硅膠的干燥器中-3

• 密封，自然降溫至室溫

• 關(guān)鍵：防止冷卻過程中重新吸潮！

第五步：使用

• 降溫后可直接使用，或密封保存?zhèn)溆?/p>

• 建議現(xiàn)活化現(xiàn)用，效果佳-3

3.2 色譜柱分子篩活化要點(diǎn)

對于氣相色譜分析用的分子篩填充柱，活化要求更為嚴(yán)格：

1. 裝柱前：分子篩在400-450℃活化4-8小時-4

2. 裝柱后：色譜柱需在通載氣條件下老化，通常300℃處理4-8小時-4

3. 升溫程序：先通小流量載氣，然后緩慢升溫，避免溫度驟變損壞色譜柱-4

3.3 工業(yè)裝置再生要點(diǎn)

工業(yè)吸附塔中的分子篩再生，通常采用熱氮?dú)獯祾呋蚣訜嵩偕��?/p>

• 溫度控制：200-300℃-8

• 時間控制：根據(jù)床層尺寸和吸附量確定，通常需數(shù)小時至十幾小時

• 判斷標(biāo)準(zhǔn)：出口氣體露點(diǎn)達(dá)到要求

四、活化效果判斷與注意事項(xiàng)

4.1 如何判斷活化完成？

外觀判斷：

• 分子篩本身無明顯外觀變化，僅變色硅膠等指示劑會變色-1

• 有經(jīng)驗(yàn)的用戶可通過經(jīng)驗(yàn)判斷，但缺乏客觀標(biāo)準(zhǔn)

科學(xué)判斷：

• 測定活化后分子篩的吸附容量或露點(diǎn)

• 實(shí)驗(yàn)室條件下，可用熱重分析（TGA）監(jiān)測失重情況

4.2 關(guān)鍵注意事項(xiàng)

1. 溫度不可過高：超過600℃可能破壞分子篩晶體結(jié)構(gòu)，導(dǎo)致微孔坍塌-1

2. 防止急冷急熱：高溫分子篩直接接觸冷空氣可能碎裂，應(yīng)在干燥器中自然降溫-3

3. 防潮密封：活化后的分子篩吸濕性強(qiáng)，立即密封保存-3

4. 安全防護(hù)：高溫操作時戴好防護(hù)手套，防止?fàn)C傷-3

5. 現(xiàn)用現(xiàn)活：即使密封保存，長期放置也會緩慢吸潮，建議現(xiàn)活化現(xiàn)用-3

4.3 常見問題解答

Q：活化溫度越高越好嗎？
A：不是。雖然高溫可更脫除水分，但超過600℃會破壞分子篩晶體結(jié)構(gòu)。應(yīng)根據(jù)實(shí)際需求選擇合適溫度，工業(yè)應(yīng)用200-300℃已足夠-8。

Q：活化時間不足會怎樣？
A：活化不會導(dǎo)致分子篩吸附容量不足，影響工藝效果。實(shí)驗(yàn)室要求脫水時，建議采用較高溫度并保證足夠時間。

Q：活化后的分子篩能保存多久？
A：在密封良好的干燥器中，可保存數(shù)天至一周。但為保證佳效果，建議24小時內(nèi)使用。

五、不同場景下的活化方案建議

六、龍?zhí)┊a(chǎn)品與技術(shù)支持

作為專業(yè)分子篩生產(chǎn)廠家，鞏義市龍?zhí)﹥羲?/u>填料廠為您提供：
